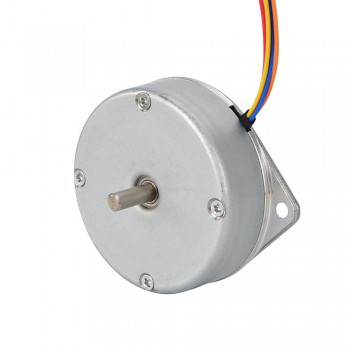

Motore passo-passo rotondo Nema 18 motori pancake bipolare 1,8 gradi 9Ncm 1A Φ46x16mm 4 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Prezzo per Unità:€24.12(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo rotondo Nema 18 motori pancake bipolare 1,8 gradi 9Ncm 1A Φ46x16mm 4 fili
Questo motore passo-passo Nema 18 frittella bipolare con angolo di passo 1,8 gradi e dimensioni e Phi; 46x16 mm. Ha 4 fili, ogni fase disegna 1 A, con coppia di tenuta 9 Ncm (12,75 once pollici).
Specifica Elettrica
Codice Articolo del Costruttore: 18HR06-1004S
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 9 Ncm(12,75 once pollici)
Corrente/fase nominale: 1 A
Resistenza di fase: 2,8 ohms
Induttanza: 2,4 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: Φ46 mm
Altezza del motore: 16 mm
Diametro dell'asse: Φ4 mm
Lunghezza asta: 10 mm
Numero di cavi: 4
Lunghezza del cavo: 300 mm
Peso: 103 g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Blu | Arancia | Giallo |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 9 |
| Coppia di tenuta (oz.in) | 12,748 |
| Induttanza(mH) | 2,4 |
| Resistenza di fase(ohm) | 2,8 |
| Corrente nominale (A) | 1 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 16 |
| Dimensioni telaio(mm) | Φ46 |
| Lunghezza cavo(mm) | 300 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 4 |
| Lunghezza dell'albero(mm) | 10 |
| Tipo di albero | O |
| Albero singolo/Albero doppio | Albero singolo |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
