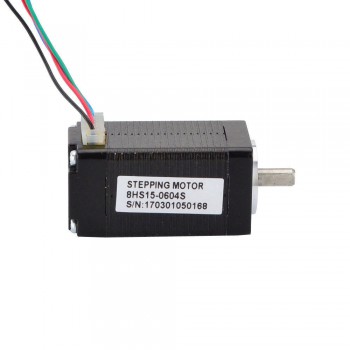

Mini motore passo-passo Nema 8 bipolare 6V 0,6A 1,8 gradi 4Ncm 4 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Prezzo per Unità:€20.29(IVA esclusa)
Potrebbe anche interessarti
Mini motore passo-passo Nema 8 bipolare 6V 0,6A 1,8 gradi 4Ncm 4 fili
Questo motore passo-passo nema 8 con Angolo di passo 1,8 gradi e dimensioni 20x20x38mm. Ha 4 fili, ogni fase disegna 0,6A a 6,0V, con Coppia di tenuta 4Ncm (5,7once pollici).
Specifica Elettrica
Codice Articolo del Costruttore: 8HS15-0604S
Tipo di motore: Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 4Ncm(5,7once pollici)
Corrente/fase nominale: 0,6A
Resistenza di fase: 11ohms
Induttanza: 5,5mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 20 x 20mm
Altezza del motore: 38mm
Forma dell'albero: Taglio a D
Diametro dell'asse: Φ4mm
Lunghezza asta: 10mm
Lunghezza taglio a D: 7mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 80g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 4 |
| Coppia di tenuta (oz.in) | 5,7 |
| Induttanza(mH) | 5,5 |
| Resistenza di fase(ohm) | 10 |
| Corrente nominale (A) | 0,6 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 38 |
| Dimensioni telaio(mm) | 20x20 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 4 |
| Lunghezza dell'albero(mm) | 10 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 80 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
