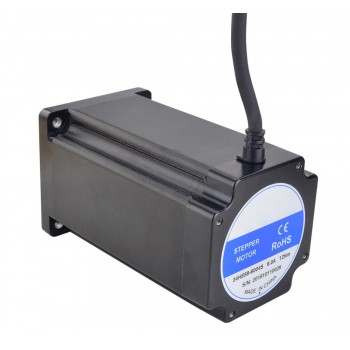

Motore passo-passo Nema 34 serie E coppia elevata bipolare 1,8 gradi 12,0 Nm 2 fasi 6,0 A 4 fili albero per chiavetta
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Prezzo per Unità:€55.66(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 34 serie E coppia elevata bipolare 1,8 gradi 12,0 Nm 2 fasi 6,0 A 4 fili albero per chiavetta
Specifica Elettrica
Codice Articolo del Costruttore: 34HE59-6004S
Numero Di Fase: 2
Angolo di passo: 1,8 gradi
Coppia di tenuta: 12,0 Nm(1699,34once pollici)
Corrente/fase nominale: 6,0 A
Resistenza di fase: 0,7 ohms± 10%
Induttanza: 7,9 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 86 x 86 mm
Altezza del motore: 151,5 mm
Diametro dell'asse: Φ14 mm
Lunghezza asta: 37 mm
Lunghezza chiavetta: 25 mm
Numero di cavi: 4
Lunghezza del cavo: 500 mm
Peso: 5,3kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 1200 |
| Coppia di tenuta (oz.in) | 1699,68 |
| Induttanza(mH) | 7,9 |
| Resistenza di fase(ohm) | 0,7 |
| Corrente nominale (A) | 6,0 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 151,5 |
| Dimensioni telaio(mm) | 86 x 86 |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Tipo di albero | Passaggio chiave |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 5300 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
