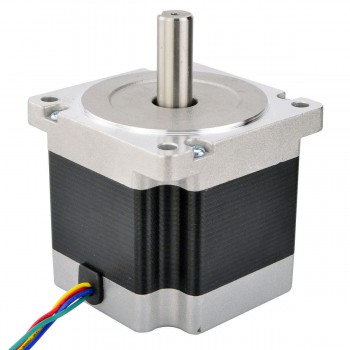

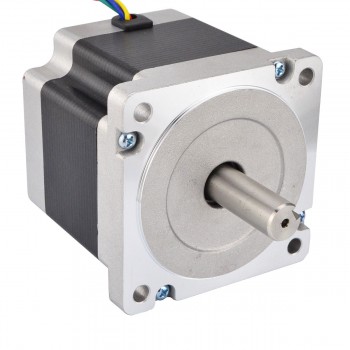

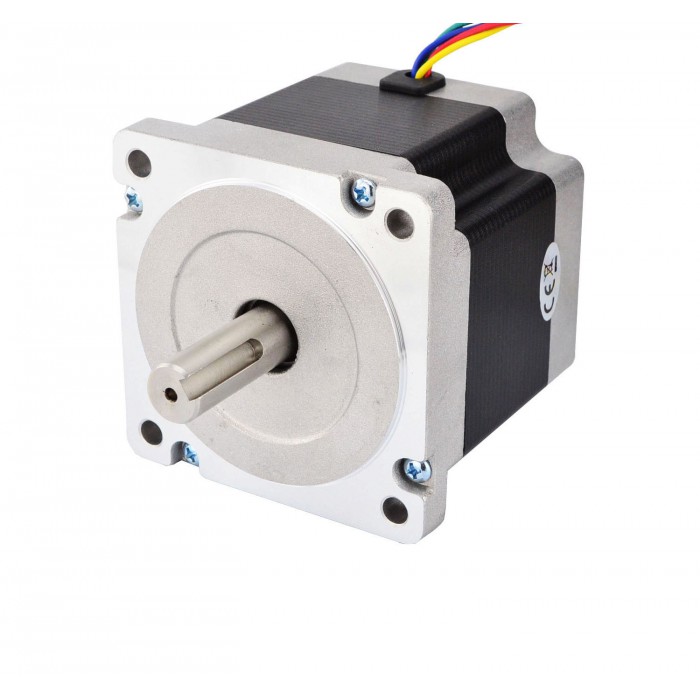

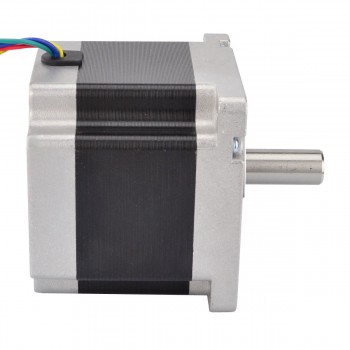

Nema 34 Motore passo-passo CNC bipolare 1,8 gradi 4,5 Nm 2,2 V 5,5 A 86x86x80 mm Albero chiavetta
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Prezzo per Unità:€45.50(IVA esclusa)
Potrebbe anche interessarti
Nema 34 Motore passo-passo CNC bipolare 1,8 gradi 4,5 Nm 2,2 V 5,5 A 86x86x80 mm Albero chiavetta
Questo motore passo-passo cnc Nema 34 ha dimensioni 86x86x80mm. Ha 4 fili, ogni fase disegna 5,5A, con Coppia di tenuta 4,5Nm (637,25once pollici).
Specifica Elettrica
Codice Articolo del Costruttore: 34HS31-5504S
Tipo di motore: Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 4,5Nm(637,25once pollici)
Corrente/fase nominale: 5,5A
Resistenza di fase: 0,4ohms
Induttanza: 3,5mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 86 x 86mm
Altezza del motore: 80mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 35mm
Lunghezza della cava della chiavetta: 25mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 2,3kg
Connessione
| A+ | A- | B+ | B- |
| Rosso | Verde | Giallo | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 450 |
| Coppia di tenuta (oz.in) | 637 |
| Induttanza(mH) | 3,5 |
| Resistenza di fase(ohm) | 0,4 |
| Corrente nominale (A) | 5,5 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 80 |
| Dimensioni telaio(mm) | 86x86 |
| Albero singolo/Albero doppio | Albero singolo |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 35 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 2300 |
| Tipo di albero | Passaggio chiave |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
