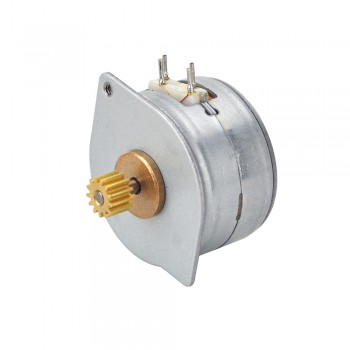

Motore passo-passo rotativo PM 15 gradi 12,25 mN.m 0,275 A 4 fili Φ25x16 mm Motore passo-passo a magnete permanente
Specifica Elettrica
Codice Articolo del Costruttore: 25PM24L01
Tipo di motore: Motore passo-passo PM
Fase: 2
Angolo di passo: 15 Gradi
Corrente/fase nominale: 0,275 A
Coppia di tenuta: 12,25 mN.m(1,735 once pollici)
Coppia di arresto: 3,92 mN.m(0,555once pollici)
Fase di resistenza: 16 ± 7% ohms(20 ℃)
Induttanza: 9,46 mH ± 20%(1KHz)
Rotore Inertia: Meno di 1,0 g.cm2
Vita di servizio: 3000h MIN(20 ℃, 100 pps)
Specifica Fisica
Dimensione telaio: Φ25 mm
Lunghezza del corpo: 16 mm
Diametro dell'albero: Φ2 mm
Lunghezza asta: 8 mm
Numero di denti: 13
Puleggia Modulo: 0,4 mm
Diametro del passo: Φ5,2 mm
Diametro cerchio addendum: Φ6 mm
Angolo di pressione: 20 Gradi
Numero di cavi: 4
Peso: 33,4 g
| Specifiche elettriche | |
|---|---|
| Induttanza(mH) | 9,46 |
| Resistenza di fase(ohm) | 16 |
| Corrente nominale (A) | 0,275 |
| Angolo di passo(°) | 15 |
| Numero di fasi | 2 |
| Detent Torque(mN.m) | 3,92 |
| Detent Torque(oz.in) | 0,555 |
| Coppia di tenuta(mN.m) | 12,25 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 16 |
| Dimensioni telaio(mm) | Φ25 |
| Numero di cavo | 4 |
| Diametro albero(mm) | Φ2 |
| Lunghezza dell'albero(mm) | 8 |
