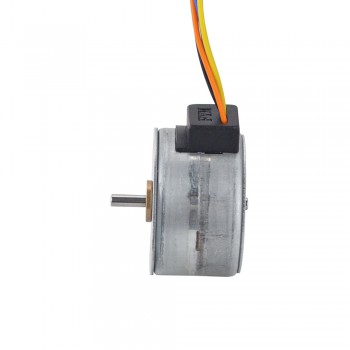

Motore passo-passo rotativo PM 15 gradi 53,9mN.m 0,8A 4 fili Φ35x22mm Motore passo-passo a magnete permanente
- Manuali e documentazione: Scheda tecnica complete:
Prezzo per Unità:€6.12(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo rotativo PM 15 gradi 53,9mN.m 0,8A 4 fili Φ35x22mm Motore passo-passo a magnete permanente
Specifiche elettriche:
Codice produttore: 35PM24L01
Tipo di motore: passo-passo PM
Fase 2
Angolo del passo: 15 gradi
Corrente/fase nominale: 0,8 A
Coppia di tenuta: 53,9 mN.m (7,634 once in)
Coppia di arresto: 14,7 mN.m (2,082once pollici)
Resistenza di fase: 15 ± 7% ohm (20 ℃)
Induttanza: 13,5 mH ± 20% (1 KHz)
Inerzia del rotore: inferiore a 7,5 g.cm2
Durata: 3000 ore MIN(20℃,100pps)
Specifica fisica
Dimensioni telaio: Φ35 mm
Lunghezza del corpo: 22 mm
Diametro dell'albero: Φ3mm
Lunghezza albero: 10 mm
Numero di cavi: 4 con connettore PH2,0A-4Y
Lunghezza cavo: 110 mm
Peso: 86,6 g
Connessione
| A+ | A- | B+ | B- |
| Arancia | Giallo | Nero | Blu |
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (oz.in) | 7,634 |
| Induttanza(mH) | 13,5 |
| Resistenza di fase(ohm) | 15 |
| Corrente nominale (A) | 0,8 |
| Angolo di passo(°) | 15 |
| Numero di fasi | 2 |
| Detent Torque(mN.m) | 14,7 |
| Detent Torque(oz.in) | 2,082 |
| Coppia di tenuta(mN.m) | 53,9 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 22 |
| Lunghezza cavo(mm) | 110 |
| Numero di cavo | 4 |
| Diametro albero(mm) | Φ3 |
| Lunghezza dell'albero(mm) | 10 |
| Specifiche del driver passo-passo | |
| Dimensioni telaio(mm) | Φ35 |
