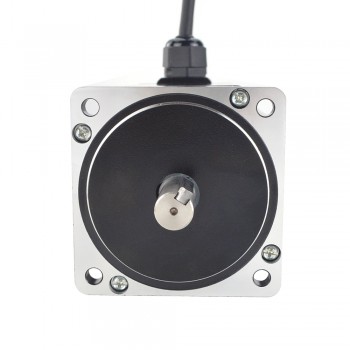

Motore passo-passo a circuito chiuso Nema 34 impermeabile serie P IP65 1,8 gradi 8,5 Nm 6 A 2 fasi con codificatore 1000CPR
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Prezzo per Unità:€135.15(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo a circuito chiuso Nema 34 impermeabile serie P IP65 1,8 gradi 8,5 Nm 6 A 2 fasi con codificatore 1000CPR
Specifica Elettrica
Codice Articolo del Costruttore: 34E1KIP65-85
Numero di fasi: 2
Angolo di passo: 1,8 gradi
Coppia di tenuta: 8,5 Nm(1203,94 once pollici)
Corrente/fase nominale: 6,0 A
Resistenza di fase: 0,54 ohms
Induttanza: 5,0 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 86 x 86 mm
Altezza del motore: 126,5 mm
Diametro dell'asse: Φ14 mm
Lunghezza asta: 37 mm
Lunghezza della sede della chiavetta: 25 mm
Lunghezza del cavo: 1000 mm
Resistenza all'acqua: IP65
Peso: 3,6 kg
Specifiche dell'encoder
Tipo di circuito di uscita: Tipo differenziale
Tipo di encoder: Incrementale
Risoluzione del codificatore: 1000PPR(4000CPR)
Canali del segnale di uscita: 2 canali
Tensione di alimentazione min: 5V
Tensione di alimentazione max: 5V
Uscita ad alta tensione: ＜4V
Uscita a bassa tensione: ＜1V
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| EGED | +5VCC | EA- | EA+ | EB- | EB+ |
| Nero | Rosso | Blu/Bianco | Blu | Arancione/Bianco | Arancione |
| Specifiche del motore | |
|---|---|
| Coppia di tenuta (Ncm) | 850 |
| Coppia di tenuta (oz.in) | 1203,94 |
| Induttanza(mH) | 5,0 |
| Lunghezza cavo(mm) | 1000 |
| Resistenza di fase(ohm) | 0,54 |
| Corrente nominale (A) | 6 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Angolo di passo(°) | 1,8 |
| Numero di fasi | 2 |
| Livello impermeabile | IP65 |
| Spina aeronautica | PG9 |
| Specifiche dell'encoder | |
| Canali del segnale di uscita | 2 |
| Risoluzione(CPR) | 1000 |
