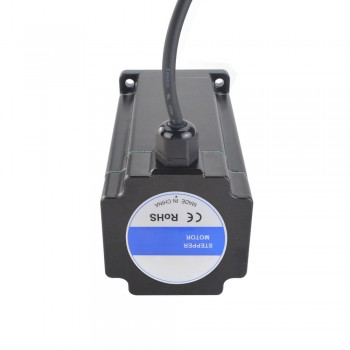

Motore passo-passo impermeabile Nema 34 1,8 gradi 6,0A 12Nm 2 fasi P serie IP65
Questo motore passo-passo ad anello chiuso nema 34 è impermeabile IP65 e ha una coppia di 12Nm(1700once pollici). Ciò significa che questo motore passo-passo IP65 è completamente protetto dalla polvere e può essere protetto da getti d'acqua a bassa pressione da tutte le direzioni - è consentita una penetrazione limitata.
Specifica Elettrica
Codice Articolo del Costruttore: 34IP65-120
Numero di fasi: 2
Angolo di passo: 1,8 gradi
Coppia di tenuta: 12 Nm(1700 once pollici)
rente/fase nominale: 6,0 A
Resistenza di fase: 0,72 ohms
Induttanza: 7,3 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 86 x 86 mm
KAltezza del motore: 164,5 mm
Diametro dell'asse: Φ14 mm
Lunghezza asta: 37 mm
Lunghezza della sede della chiavetta: 25 mm
Lunghezza del cavo: 1000 mm
Resistenza all'acqua: IP65
Peso: 5,0 kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del motore | |
|---|---|
| Coppia di tenuta (Ncm) | 1200 |
| Coppia di tenuta (oz.in) | 1700 |
| Induttanza(mH) | 7,3 |
| Lunghezza cavo(mm) | 1000 |
| Dimensione della cornice | Nema 34 |
| Resistenza di fase(ohm) | 0,72 |
| Corrente nominale (A) | 6 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Angolo di passo(°) | 1,8 |
| Numero di fasi | 2 |
| Livello impermeabile | IP65 |
| Spina aeronautica | PG9 |
