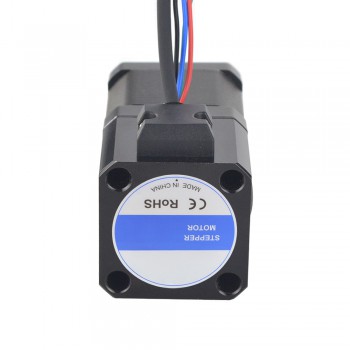

Motore passo-passo Nema 17 serie P 1,8 gradi 48Ncm/67,99oz.in 2A 2 fasi con freno elettromagnetico
-
Manuali e documentazione:
Vollständiges Datenblatt:
Drehmomentkurve:
Prezzo per Unità:€75.80(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 17 serie P 1,8 gradi 48Ncm/67,99once pollici 2A 2 fasi con freno elettromagnetico
Elektrische Spezifikation
Hersteller-Teilenummer: 17BK05-05
Anzahl der Phasen: 2
Schrittwinkel: 1,8 gradi
Haltemoment: 48 Ncm(67,99 once pollici)
Nennstrom/Phase: 2,0 A
Phasenwiderstand: 1,35 ohms
Induktivität: 2,8 mH ± 20%(1KHz)
Tensione nominale del freno: 24 V
Coppia frenante: 0,5 Nm(70,8 once pollici)
Potenza frenante: 5 W
Physikalische Spezifikation
Rahmengröße: 42 x 42 mm
Körper Länge: 80,1 mm
Schaftdurchmesser: Φ5 mm
Schaftlänge: 24 mm
Taglio a D Schaftlänge: 15 mm
Leitungslänge: 450 mm
Verbindung
| A+ | A- | B+ | B- | Freno DC+ | Freno DC- |
| Nero | Verde | Rosso | Blu | Rosso | Nero |
| Specifiche del motore | |
|---|---|
| Coppia di tenuta (Ncm) | 48 |
| Coppia di tenuta (oz.in) | 67,99 |
| Induttanza(mH) | 2,8 |
| Lunghezza cavo(mm) | 450 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1,35 |
| Corrente nominale (A) | 2,0 |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Angolo di passo(°) | 1,8 |
| Numero di fasi | 2 |
| Specifiche del freno | |
| Tensione di guida(V) | 24 |
| Coppia di attrito statico(Nm) | 0,5 |
| Coppia di attrito statico(oz.in) | 70,82 |
