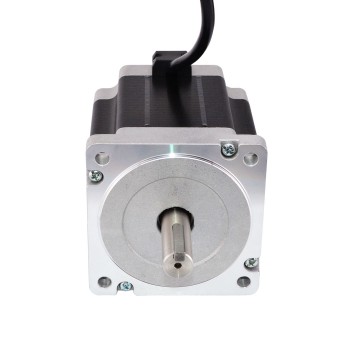

Chiavetta Doppio Albero Nema 34 Motore Passo-passo Bipolare 1,8 Gradi 7,07Nm 3,39V 4,24A 86x86x98mm 4 Fili
Questo è un motore a doppio albero con un albero posteriore lungo 15 mm, e il Diametro dell'albero è di 12 mm. I fori filettati sono disponibili sul cappuccio posteriore che può essere utilizzato per i freni, encoder per volantini.
Specifica Elettrica
Codice Articolo del Costruttore: 34HS38-4204D
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 7,07Nm(1001once pollici)
Corrente/fase nominale: 4,24A
Resistenza di fase: 0,8ohms
Induttanza: 8mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 86 x 86mm
Altezza del motore: 98mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 37mm
Lunghezza della chiavetta: 25mm
lunghezza dell'asse posteriore: 15mm
Diametro dell'asse posteriore: 12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Nero | Giallo | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 707 |
| Coppia di tenuta (oz.in) | 1001 |
| Induttanza(mH) | 8 |
| Resistenza di fase(ohm) | 0,8 |
| Corrente nominale (A) | 4,24 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 98 |
| Dimensioni telaio(mm) | 86x86 |
| Albero singolo/Albero doppio | Albero doppio |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 3400 |
| Tipo di albero | Passaggio chiave |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
