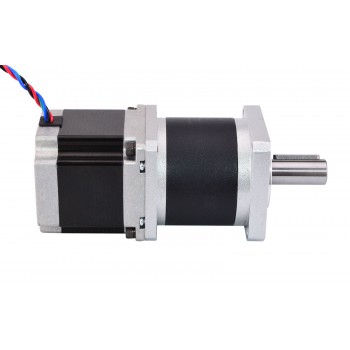

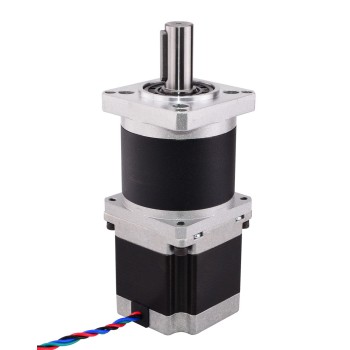

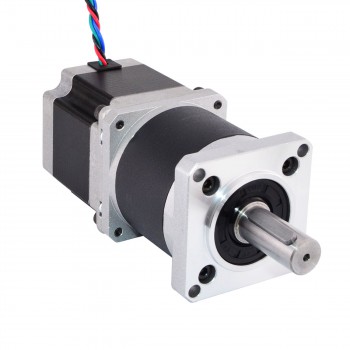

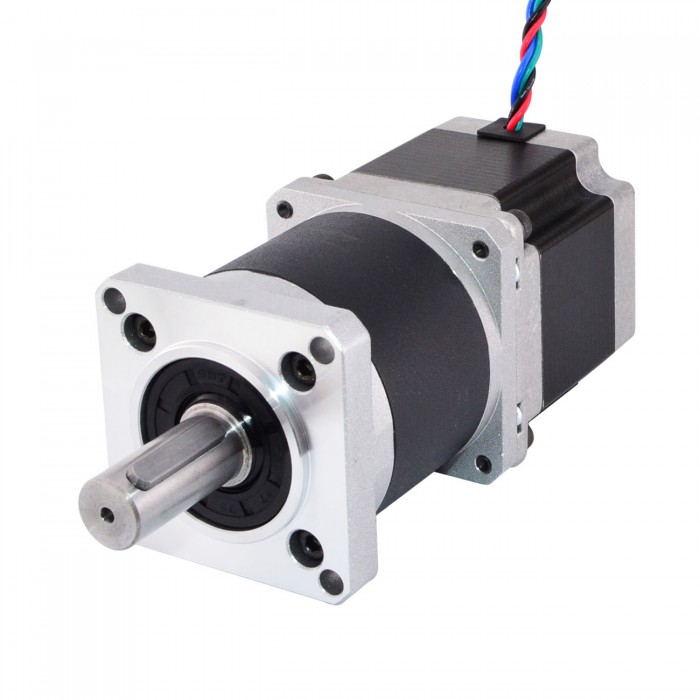

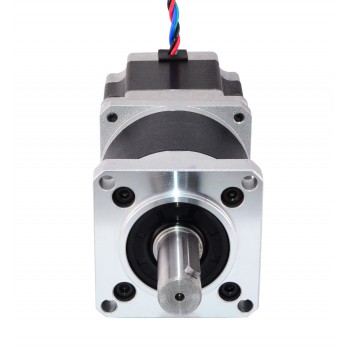

Motore passo-passo Nema 23 Lunghezza=56mm 103Ncm 0,09 gradi 2,8A 2,5V con riduttore epicicloidale ad alta precisione 20:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 23 20:1 Lunghezza=56mm 103Ncm 0,09 gradi 2,8A 2,5V con riduttore epicicloidale
Questo motore passo-passo Nema 23 con corpo da 55mm e corrente nominale 2,8A, integrato con un riduttore epicicloidale da 61,65mm di 20: 1 rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 23HS22-2804S-HG20
Tipo di motore: Bipolare
Angolo di passo: 0,09 gradi
Tenuta della coppia senza cambio: 103Ncm(146once pollici)
Corrente/fase nominale: 2,8A
Resistenza di fase: 0,9ohms
Induttanza: 2,8mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 20 : 1
Efficienza: 75%
Gioco a vuoto: <=1,6 gradi
Coppia massima ammissibile: 20Nm(2832,8once pollici)
Momento ammissibile di coppia: 40Nm(5664once pollici)
Carico radiale massimo dell'albero: 250N
Temperatura ambiente: -10 - 50℃
Classe di isolamento: B
Rumore: <=50 dB
Aspettativa di vita: 6000 h
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 55mm
Lunghezza del cambio: 61,65mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 34mm
Lunghezza della chiavetta: 25mm
Numero di cavi: 4
Lunghezza del cavo: 320mm
Peso: 1800g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 0,25 |
| Efficienza | 90% |
| Rapporto di cambio | 20:1 |
| Lunghezza del cambio(mm) | 61,65 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 2500 |
| Massimo.Coppia ammissibile(oz.in) | 3540,3 |
| Momento Coppia ammissibile(Ncm) | 5664,5 |
| Carico radiale massimo dell'albero(N) | 400 |
| Specifiche del motore | |
| Induttanza(mH) | 2,8 |
| Lunghezza cavo(mm) | 320 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0,9 |
| Corrente nominale (A) | 2,8 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 34 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 103 |
| Coppia di tenuta senza cambio(oz.in) | 145,86 |
| Lunghezza motore(mm) | 55 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Passaggio chiave |
| Specifica fisica | |
| Peso(g) | 1800 |
