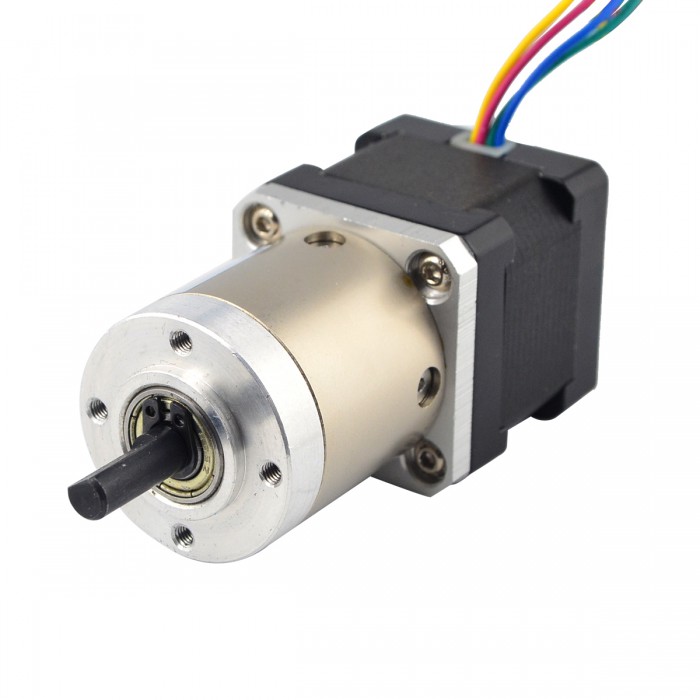

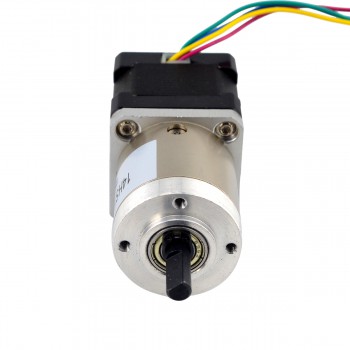

Motore passo-passo Nema 14 bipolare Lunghezza=34mm 1,8 Gradi 1A 3,20V con albero posteriore e cambio 19:1 a doppio albero
- Manuali e documentazione: Scheda tecnica completa:
Motore passo-passo Nema 14 bipolare Lunghezza=34mm 1,8 Gradi 1A 3,20V con albero posteriore e cambio 19:1 a doppio albero
Questo motore passo-passo Nema 14 con corpo da 34mm e corrente nominale 0,80A, integrava un riduttore epicicloidale di 19,19: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 14HS13-0804D-PG19
Tipo di motore: Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 14Ncm(19,88once pollici)
Corrente/fase nominale: 1A
Resistenza di fase: 3,2ohms
Induttanza: 4,5mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore:Planetario
Rapporto di riduzione:19,19:1
Ingranaggio Efficienza:80%
Gioco a vuoto:<=3Gradi
Coppia massima ammissibile: 3Nm(424,84once pollici)
Momento ammissibile di coppia: 5Nm(708,06once pollici)
Carico assiale massimo dell'albero:50N
Carico radiale massimo dell'albero:100N
Specifica Fisica
Dimensione telaio:35x35mm
Altezza del motore: 34mm
Lunghezza del cambio:35mm
Davanti Diametro dell'asse: Φ6mm
Davanti Lunghezza asta: 18mm
Davanti Taglio a D Lunghezza: 12mm
Diametro albero posteriore: Φ4mm
Posteriore Lunghezza asta:12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 400g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Verde | Giallo | Blu |
| Specifiche del cambio | |
|---|---|
| Efficienza | 81% |
| Rapporto di cambio | 19,19:1 |
| Lunghezza del cambio(mm) | 35,8 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | 1 |
| Massimo.Coppia ammissibile(Ncm) | 200 |
| Massimo.Coppia ammissibile(oz.in) | 283,28 |
| Momento Coppia ammissibile(Ncm) | 400 |
| Momento Coppia ammissibile(oz.in) | 566,56 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 14 |
| Coppia di tenuta senza cambio(oz.in) | 19,83 |
| Induttanza(mH) | 4,5 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 14 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 3,2 |
| Corrente nominale (A) | 1,0 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Tipo di albero | Taglio a D |
| Albero singolo/Albero doppio | Albero doppio |
| Specifica fisica | |
| Peso(g) | 400 |
