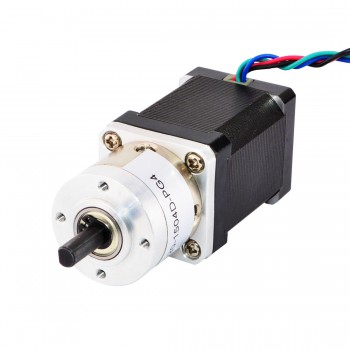

Motore passo-passo Nema 14 lunghezza=52mm 0,49 gradi 1,5A 4,2V con riduttore epicicloidale 4:1
-
Manuali e documentazione:
Scheda tecnica completa:
Motore passo-passo Nema 14 lunghezza=52mm 0,49 gradi 1,5A 4,2V con riduttore epicicloidale 4:1
Specifica Elettrica
Codice Articolo del Costruttore: 14HS20-1504D-PG4
Tipo di motore: Bipolare
Angolo di passo: 0,49 gradi
Tenuta della coppia senza cambio: 40Ncm(56,6once pollici)
Corrente/fase nominale: 1,5A
Resistenza di fase: 2,8ohms
Induttanza: 3,8mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 3,71: 1
Efficienza: 90%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 3Nm(424,83once pollici)
Momento ammissibile di coppia: 5Nm(708,06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 52mm
Lunghezza del cambio: 29,2mm
Davanti Diametro dell'asse: Φ6mm
Davanti Lunghezza asta: 18mm
Davanti Taglio a D Lunghezza: 12mm
Diametro albero posteriore: Φ4mm
Posteriore Lunghezza asta: 13mm
Numero di cavi: 4
Lunghezza del cavo: 400mm
Peso: 400g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Efficienza | 90% |
| Rapporto di cambio | 3,71:1 |
| Lunghezza del cambio(mm) | 29,2 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | 1 |
| Massimo.Coppia ammissibile(Ncm) | 400 |
| Massimo.Coppia ammissibile(oz.in) | 566,4 |
| Momento Coppia ammissibile(Ncm) | 800 |
| Momento Coppia ammissibile(oz.in) | 1132,9 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 40 |
| Coppia di tenuta senza cambio(oz.in) | 56,6 |
| Induttanza(mH) | 3,8 |
| Lunghezza cavo(mm) | 400 |
| Lunghezza motore(mm) | 52 |
| Dimensione della cornice | Nema 14 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 2,8 |
| Corrente nominale (A) | 1,5 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Tipo di albero | Taglio a D |
| Albero singolo/Albero doppio | Albero doppio |
| Specifica fisica | |
| Peso(g) | 400 |
