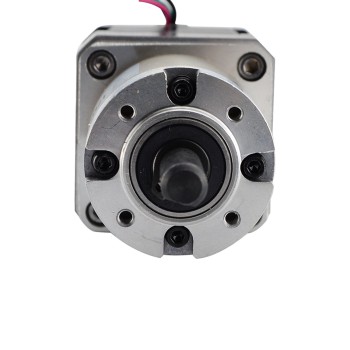

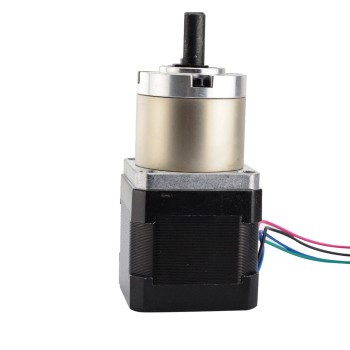

Motore passo-passo Nema 17 Bipolare Lunghezza=39mm 1,8 Gradi 0,094 Gradi 12V 0,4A con riduttore epicicloidale 19:1
- Manuali e documentazione: Scheda tecnica completa:
Motore passo-passo Nema 17 Bipolare Lunghezza=39mm 1,8 Gradi 0,094 Gradi 12V 0,4A con riduttore epicicloidale 19:1
Questo motore passo-passo Nema 17 con corpo da 39mm e corrente nominale 0,4A, integrava un riduttore epicicloidale di 19,19: 1 rapporto di trasmissione.
Specifica Elettrica
Codice Articolo del Costruttore: 17HS15-0404S-PG19
Tipo di motore: Bipolare
Angolo di passo: 0,094 Gradi
Tenuta della coppia senza cambio: 40Ncm(56,64once pollici)
Corrente/fase nominale: 0,4A
Resistenza di fase: 30ohms
Induttanza: 58mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 19,19: 1
Efficienza: 80%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 3Nm(424,83once pollici)
Momento ammissibile di coppia: 5Nm(708,06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 39mm
Lunghezza del cambio: 35mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
Lunghezza taglio a D: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 450g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Efficienza | 81% |
| Rapporto di cambio | 19,19:1 |
| Lunghezza del cambio(mm) | 35 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | 1 |
| Massimo.Coppia ammissibile(Ncm) | 300 |
| Massimo.Coppia ammissibile(oz.in) | 424,8 |
| Momento Coppia ammissibile(Ncm) | 500 |
| Momento Coppia ammissibile(oz.in) | 708,1 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 40 |
| Coppia di tenuta senza cambio(oz.in) | 56,6 |
| Induttanza(mH) | 58 |
| Lunghezza cavo(mm) | 500 |
| Lunghezza motore(mm) | 39 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0,4 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 20 |
| Tipo di albero | Taglio a D |
| Albero singolo/Albero doppio | Albero singolo |
| Specifica fisica | |
| Peso(g) | 450 |
