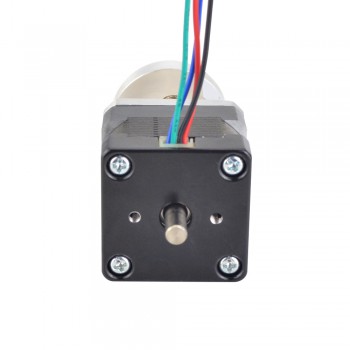

Motore passo-passo bialbero Nema 14 Bipolare Lunghezza=28mm con riduttore epicicloidale 19:1
-
Manuali e documentazione:
Scheda tecnica del motore:
Curva di coppia:
Motore passo-passo bialbero Nema 14 Bipolare Lunghezza=28mm con riduttore epicicloidale 19:1
Specifica Elettrica
Codice Articolo del Costruttore: 14HS11-1004D-PG19-AR3
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta senza cambio: 0,125 Nm(17,7 once pollici)
Corrente/fase nominale: 1,0 A
Resistenza di fase: 3,5 ohms
Induttanza: 3,5 mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 19: 1
Efficienza: 80%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 3 Nm(424,92 once pollici)
Momento ammissibile di coppia: 5 Nm(708,2 once pollici)
Carico assiale massimo dell'albero: 50 N
Carico radiale massimo dell'albero: 100 N
Specifica Fisicas
Tipo di Riduttore: Planetario
Dimensione telaio: 35 x 35 mm
Altezza del motore: 28 mm
Lunghezza del cambio: 35,8 mm
Diametro frontale dell'asse: Φ5 mm
Lunghezza asta anteriore: 18 mm
Lunghezza taglio a D: 12 mm
Lunghezza posteriore asta: 9,5 mm
Diametro posteriore dell'asse: Φ5 mm
Numero di cavi: 4
Lunghezza del cavo: 500 mm
Peso: 0,28kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 3,5 |
| Resistenza di fase(ohm) | 3,5 |
| Corrente nominale (A) | 1,0 |
| Specifiche del cambio | |
| Efficienza | 81% |
| Rapporto di cambio | 19: 1 |
| Lunghezza del cambio(mm) | 35,8 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | <=1 |
| Massimo.Coppia ammissibile(Ncm) | 300 |
| Massimo.Coppia ammissibile(oz.in) | 424,92 |
| Momento Coppia ammissibile(Ncm) | 500 |
| Momento Coppia ammissibile(oz.in) | 708,2 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Coppia di tenuta senza cambio(Ncm) | 0,125 |
| Coppia di tenuta senza cambio(oz.in) | 17,7 |
| Lunghezza motore(mm) | 28 |
| Dimensione della cornice | nema 14 |
| Specifica fisica | |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 5 |
| Tipo di albero | Taglio a D |
| Albero singolo/Albero doppio | Albero doppio |
| Peso(g) | 280 |
