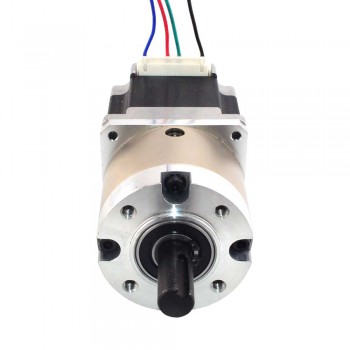

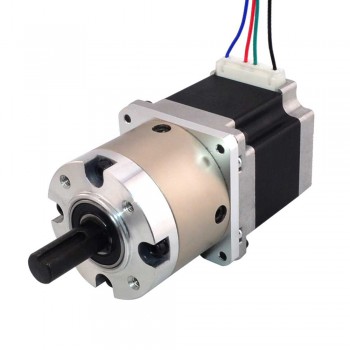

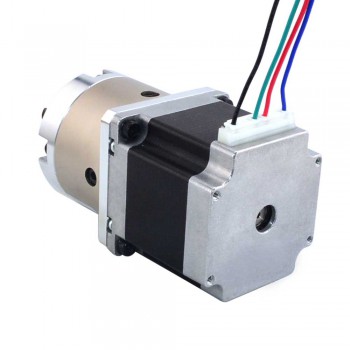

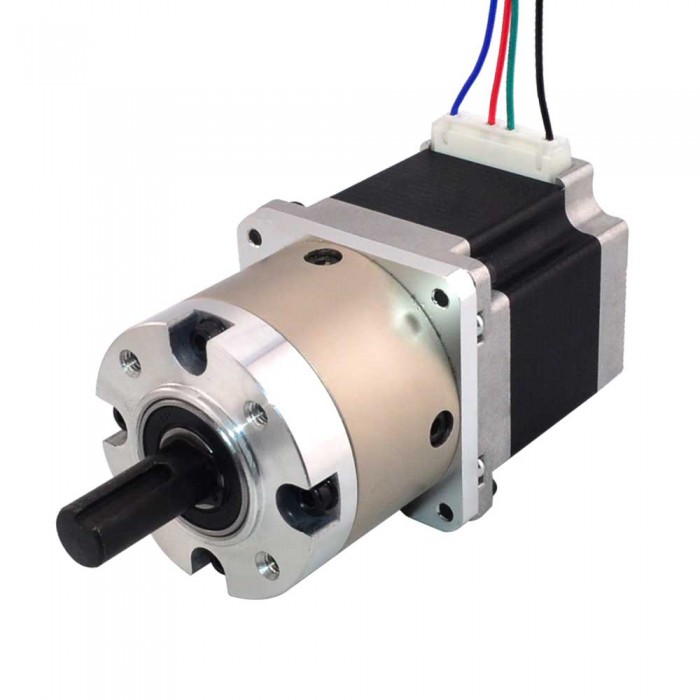

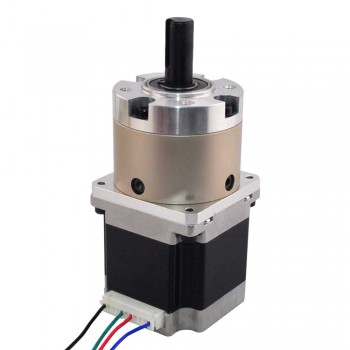

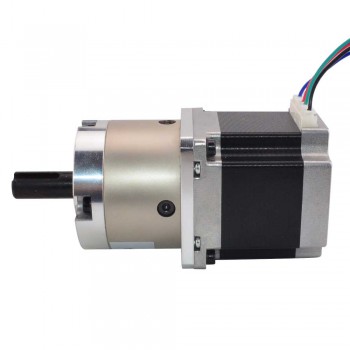

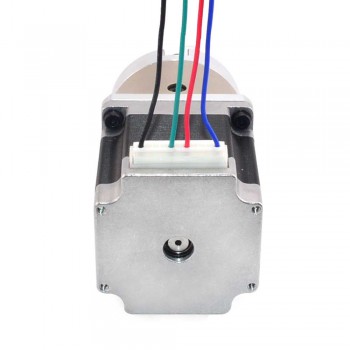

Motore passo-passo Nema 23 Bipolare Lunghezza=56mm1,8 Gradi 1,25Nm 2,8A con riduttore epicicloidale 4:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 23 Bipolare Lunghezza=56mm1,8 Gradi 1,25Nm 2,8A con riduttore epicicloidale 4:1
Questo motore passo-passo Nema 23 con corpo da 56mm e corrente nominale 2,8A, integrava un riduttore epicicloidale di 4,25: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 23HS22-2804SX-PG4
Tipo di motore: Bipolare
Angolo di passo: 1,8 gradi
Tenuta della coppia senza cambio: 1,25Nm(177,01once pollici)
Corrente/fase nominale: 2,8A
Resistenza di fase: 0,9ohms
Induttanza: 2,5mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione:4,25
Efficienza:90%
Gioco a vuoto:<=3 Gradi
Coppia massima ammissibile: 30Nm(4248,36once pollici)
Momento ammissibile di coppia: 50Nm(7080,6once pollici)
Carico assiale massimo dell'albero:100N
Carico radiale massimo dell'albero:200N
Specifica Fisica
Dimensione telaio: 57 x 57mm
Lunghezza del cambio:43,5mm
Diametro dell'asse: Φ12mm
Lunghezza asta: 30mm
Lunghezza della cava della chiavetta:20mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 1200g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Efficienza | 90% |
| Rapporto di cambio | 4,25:1 |
| Lunghezza del cambio(mm) | 43,5 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | 1 |
| Massimo.Coppia ammissibile(Ncm) | 2000 |
| Massimo.Coppia ammissibile(oz.in) | 2832,2 |
| Momento Coppia ammissibile(Ncm) | 3000 |
| Momento Coppia ammissibile(oz.in) | 4248,4 |
| Carico assiale massimo dell'albero(N) | 100 |
| Carico radiale massimo dell'albero(N) | 200 |
| Specifiche del motore | |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 125 |
| Coppia di tenuta senza cambio(oz.in) | 177 |
| Induttanza(mH) | 2,5 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0,9 |
| Corrente nominale (A) | 2,8 |
| Diametro albero(mm) | 12 |
| Lunghezza dell'albero(mm) | 30 |
| Tipo di albero | Passaggio chiave |
| Albero singolo/Albero doppio | Albero singolo |
| Specifica fisica | |
| Peso(g) | 1200 |
