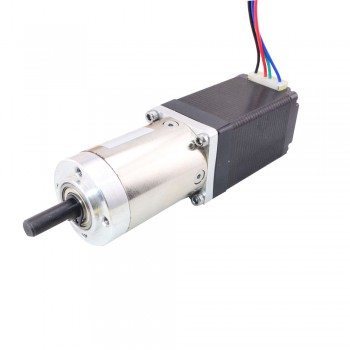

Motoriduttore Nema 11 Bipolare Lunghezza=51mm 1,8 Gradi 0,71A 14Ncm con riduttore epicicloidale 99,05:1
- Manuali e documentazione: Scheda tecnica completa:
Motoriduttore Nema 11 Bipolare Lunghezza=51mm 1,8 Gradi 0,71A 14Ncm con riduttore epicicloidale 99,05:1
Questo motore passo-passo Nema 11 con corpo da 51mm e corrente nominale 0,71A, integrava un riduttore epicicloidale di 13,73: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 11HS20-0714S-PG100
Tipo di motore: Bipolare
Tenuta della coppia senza cambio: 13Ncm(18,41once pollici)
Corrente/fase nominale: 0,71A
Resistenza di fase: 9,0ohms
Induttanza: 8,4mH±20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 99,05:1
Ingranaggio Efficienza: 70%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 3Nm(425once pollici)
Momento ammissibile di coppia: 5Nm(708once pollici)
Carico assiale massimo dell'albero: 5N
Carico radiale massimo dell'albero: 25N
Specifica Fisica
Dimensione telaio: 28 x 28mm
Lunghezza del cambio: 42,7mm
Diametro dell'asse: Φ6mm
Lunghezza asta: 18mm
Lunghezza taglio a D: 12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 330g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Efficienza | 73% |
| Rapporto di cambio | 50,9:1 |
| Lunghezza del cambio(mm) | 42,7 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | 1 |
| Massimo.Coppia ammissibile(Ncm) | 400 |
| Massimo.Coppia ammissibile(oz.in) | 566 |
| Momento Coppia ammissibile(Ncm) | 600 |
| Momento Coppia ammissibile(oz.in) | 850 |
| Carico assiale massimo dell'albero(N) | 5 |
| Carico radiale massimo dell'albero(N) | 25 |
| Specifiche del motore | |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 14 |
| Coppia di tenuta senza cambio(oz.in) | 19,8 |
| Induttanza(mH) | 8,4 |
| Lunghezza cavo(mm) | 500 |
| Lunghezza motore(mm) | 51 |
| Dimensione della cornice | Nema 11 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 12 |
| Corrente nominale (A) | 0,71 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Tipo di albero | Taglio a D |
| Albero singolo/Albero doppio | Albero singolo |
| Specifica fisica | |
| Peso(g) | 400 |
