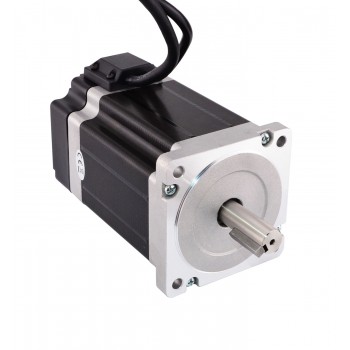

Nema 34 motore passo-passo ad anello chiuso bipolare 1,8 gradi 7,0 Nm 4,24 A 3,39 V con codificatore 1000 CPR
- Manuali e documentazione: Scheda tecnica completa:
Prezzo per Unità:€98.05(IVA esclusa)
Potrebbe anche interessarti
Nema 34 motore passo-passo ad anello chiuso bipolare 1,8 gradi 7,0 Nm 4,24 A 3,39 V con codificatore 1000 CPR
Specifiche del motore
Codice Articolo del Costruttore: 34HS38-4204D-E1000
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 7,07Nm(1001once pollici)
Corrente/fase nominale: 4,24A
Tensione nominale: 3,39V
Resistenza di fase: 0,8ohms
Induttanza: 8mH ± 20%(1KHz)
Dimensione telaio: 86 x 86mm
Altezza del motore: 98mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 37mm
Lunghezza della chiavetta: 25mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Specifica dell'encoder
Driving Tensione nominale: 5V
Corrente di uscita: 55mA
Risoluzione : 1000ppr
Segnale di uscita : 2 canali
Diametro del foro : Φ8mm
Frequenza di uscita : ≤1MHz
Velocità di marcia: ≤5000rpm
Protezione IP: IP20
Connessione
| A+ | A- | B+ | B- |
| Nero | Rosso | Giallo | Blu |
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1,8 |
| Lunghezza del corpo(mm) | 98 |
| Coppia di tenuta (Ncm) | 707 |
| Coppia di tenuta (oz.in) | 1001 |
| Induttanza(mH) | 8 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 34 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0,8 |
| Corrente nominale (A) | 4,24 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Bipolare/Unipolare | Bipolare |
| Specifiche elettriche | |
| Frequenza di uscita(MHz) | ≤1MHz |
| Specifiche dell'encoder | |
| Tensione nominale(V) | 5V |
| Corrente di uscita(mA) | 55 |
| Risoluzione(CPR) | 1000 |
| Canali del segnale di uscita | 2 canali |
| Velocità di marcia(rpm) | ≤5000rpm |
| IP Protection | IP20 |
| Specifica fisica | |
| Peso(g) | 3600 |
