Nema 17 Motoriduttore passo-passo bipolare Lunghezza=48mm 1,8 Gradi 0,52Nm 1,68A 2,8V con encoder 51:1 1000CPR
-
Manuali e documentazione:
Scheda tecnica completa:
Nema 17 Motoriduttore passo-passo bipolare Lunghezza=48mm 1,8 Gradi 0.52Nm 1.68A 2.8V con encoder 51:1 1000CPR
Specifiche del motore
Codice Articolo del Costruttore: 17HS19-1684D-PG51-E1000
Tipo di motore: Passo-passo bipolare
Angolo di passo senza cambio: 1,8 gradi
Coppia di tenuta senza cambio: 0.52Nm(73.65once pollici)
Corrente/fase nominale: 1.68A
Resistenza di fase: 1.8ohms
Tensione nominale: 2.80V
Induttanza: 3.20mH ± 20%(1KHz)
Numero di cavi: 4
Lunghezza del cavo: 300mm
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Lunghezza del cambio: 42.7mm
Rapporto di riduzione: 51.895
Efficienza: 70%
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
Lunghezza taglio a D: 15mm
Gioco a vuoto: <=3Gradi
Coppia massima ammissibile: 3Nm(424.84once pollici)
Momento ammissibile di coppia: 5Nm(708.06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica dell'encoder
Tipo di encoder: Ottico incrementale
Tensione nominale di guida: 4.5V to 5.5V
Corrente di uscita: 20mA
Risoluzione: 1000PPR(4000CPR)
Segnale di uscita: 2 canali
Diametro del foro: Φ5mm
Frequenza di uscita: ≤60MHz
Velocità di marcia: ≤3600rpm
Protezione IP: IP20

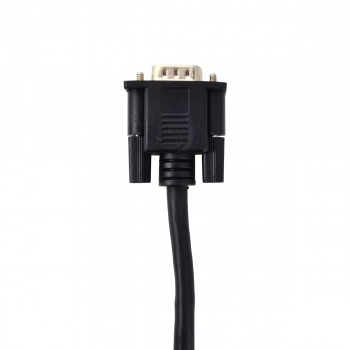

Connessione
| PIN | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| PIN | 1 | 2 | 3 | 11 | 12 | 13 |
| Encoder | EA+ | VCC | GND | EB+ | EB- | EA- |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 52 |
| Coppia di tenuta (oz.in) | 73.653 |
| Induttanza(mH) | 3.2 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1.8 |
| Corrente nominale (A) | 1.68 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 20 |
| Angolo di passo(°) | 1.8 |
| Specifiche dell'encoder | |
| IP Protection | IP20 |
| Frequenza di uscita | ≤60KHz |
| Tensione nominale(V) | 5 |
| Risoluzione(CPR) | 1000 |
| Velocità di marcia(rpm) | ≤3600rpm |
| Canali del segnale di uscita | 2 canali |
