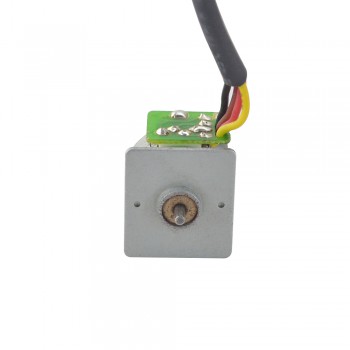

Motore passo-passo rotativo magnete permanente 18 gradi 2,45mN.m 0,04A 4 fili Φ15x12mm
- Manuali e documentazione: Scheda tecnica completa:
Prezzo per Unità:€1.22(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo rotativo magnete permanente 18 gradi 2,45mN.m 0,04A 4 fili Φ15x12mm
Specifica Elettrica
Codice Articolo del Costruttore: 15PM20L01
Tipo di motore: Motore passo-passo a magnete permanente
Fase: 2
Angolo di passo: 18 Gradi
Corrente/fase nominale: 0,04 A
Coppia di tenuta: 2,45 mN.m(0,347 once pollici)
Coppia di arresto: 0,98 mN.m(0,139 once pollici)
Fase di resistenza: 300 ± 7% ohms(20 ℃)
Induttanza: 58 mH ± 20%(1KHz)
Rotore Inertia: Meno di 1,0 g.cm2
Vita di servizio: 3000h MIN(20 ℃, 600 pps)
Specifica Fisica
Dimensione telaio: Φ15 mm
Lunghezza del corpo: 12 mm
Diametro dell'albero: Φ1,5 mm
Lunghezza asta: 4,5 mm
Numero di cavi: 4 con connettore PH4Y 2,0
Lunghezza del cavo: 50 mm
Peso: 10,3 g
Connessione
| A+ | A- | B+ | B- |
| Giallo | Nero | Rosso | Marrone |
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 2,45 |
| Coppia di tenuta (oz.in) | 0,347 |
| Induttanza(mH) | 58 |
| Resistenza di fase(ohm) | 300 |
| Corrente nominale (A) | 0,04 |
| Angolo di passo(°) | 18 |
| Numero di fasi | 2 |
| Detent Torque(mN.m) | 0,98 |
| Detent Torque(oz.in) | 0,139 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 12 |
| Lunghezza cavo(mm) | 50 |
| Numero di cavo | 4 |
| Diametro albero(mm) | Φ1,5 |
| Lunghezza dell'albero(mm) | 4,5 |
