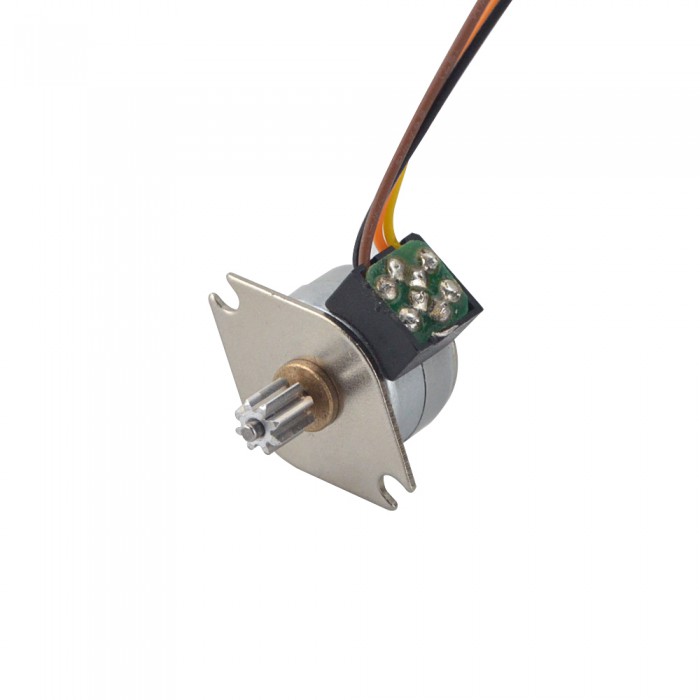

Motore passo-passo rotativo a magnete permanente 18 gradi 3,43mN.m 0,4A 4 fili Φ15x12mm
- Manuali e documentazione: Scheda tecnica completa:
Prezzo per Unità:€5.30(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo rotativo a magnete permanente 18 gradi 3,43mN.m 0,4A 4 fili Φ15x12mm
Specifica Elettrica
Codice Articolo del Costruttore: 15PM20L02
Tipo di motore: Motore passo-passo a magnete permanente
Fase: 2
Angolo di passo: 18 Gradi
Corrente/fase nominale: 0,4 A
Coppia di tenuta: 3,43 mN.m(0,486 once pollici)
Coppia di arresto: 0,98 mN.m(0,139 once pollici)
Fase di resistenza: 30,5 ± 7% ohms(20 ℃)
Induttanza: 6 mH ± 20%(1KHz)
Rotore Inertia: Meno di 1,0 g.cm2
Vita di servizio: 3000h MIN(20 ℃,500 pps)
Specifica Fisica
Dimensione telaio: Φ15 mm
Lunghezza del corpo: 12 mm
Diametro dell'albero: Φ1,5 mm
Lunghezza asta: 8 mm
Numero di cavi: 4 con connettore Molex 51021 1,25
Lunghezza del cavo: 90 mm
Peso: 10,3 g
Connessione
| A+ | A- | B+ | B- |
| Nero | Marrone | Arancia | Giallo |
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (oz.in) | 0,486 |
| Induttanza(mH) | 6 |
| Resistenza di fase(ohm) | 30,5 |
| Corrente nominale (A) | 0,4 |
| Angolo di passo(°) | 18 |
| Numero di fasi | 2 |
| Detent Torque(mN.m) | 0,98 |
| Detent Torque(oz.in) | 0,139 |
| Specifica fisica | |
| Dimensioni telaio(mm) | Φ15 |
| Lunghezza cavo(mm) | 90 |
| Numero di cavo | 4 |
| Diametro albero(mm) | Φ1,5 |
| Lunghezza dell'albero(mm) | 8 |
