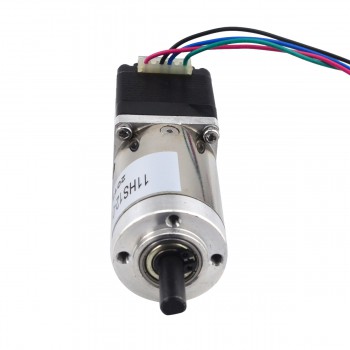

Riduttore per motore passo-passo Nema 11 Lunghezza=31mm con albero posteriore e foro per vite Rapporto di trasmissione 100:1
-
Manuali e documentazione:
Scheda tecnica completa:
Riduttore per motore passo-passo Nema 11 Lunghezza=31mm con albero posteriore e foro per vite Rapporto di trasmissione 100:1
Specifica Elettrica
Codice Articolo del Costruttore: 11HS12-0674D2-PG100
Tipo di motore: Bipolare
Tenendo la coppia: 7Ncm(9,91once pollici)
Corrente/fase nominale: 0,67A
Resistenza di fase: 5,6ohms
Induttanza: 4,0mH±20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 99,05:1
Ingranaggio Efficienza: 70%
Gioco a vuoto: <=3Gradi
Coppia massima ammissibile: 3Nm(425once pollici)
Momento ammissibile di coppia: 5Nm(708once pollici)
Carico assiale massimo dell'albero: 5N
Carico radiale massimo dell'albero: 25N
Specifica Fisica
Dimensione telaio: 28 x 28mm
Lunghezza del cambio: 42,7mm
Davanti Diametro dell'asse: Φ6mm
Davanti Lunghezza asta: 18mm
Davanti Taglio a D Lunghezza: 12mm

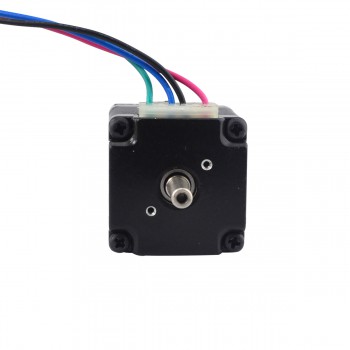

Diametro albero posteriore: Φ4mm
Posteriore Lunghezza asta: 12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 200g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche elettriche | |
|---|---|
| Induttanza(mH) | 4 |
| Resistenza di fase(ohm) | 5,6 |
| Corrente nominale (A) | 0,67 |
| Specifiche del cambio | |
| Efficienza | 73% |
| Rapporto di cambio | 99,51:1 |
| Lunghezza del cambio(mm) | 42,7 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | 1 |
| Massimo.Coppia ammissibile(Ncm) | 400 |
| Massimo.Coppia ammissibile(oz.in) | 566,4 |
| Carico assiale massimo dell'albero(N) | 5 |
| Carico radiale massimo dell'albero(N) | 25 |
| Specifiche del motore | |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 9,9 |
| Lunghezza motore(mm) | 31,5 |
| Dimensione della cornice | Nema 11 |
| Specifica fisica | |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Tipo di albero | Taglio a D |
| Albero singolo/Albero doppio | Albero doppio |
| Peso(g) | 200 |
